<U-HZJ73HV関係資料>

パワーロッキングハブ作動せず。
初年度登録年月 1992年6月

登録年月日 2015年4月27日

異常発見年月日 2015年8月11日

実施年月日 2015年8月15日~16日

走行距離 200500km

パワーロッキングハブ作動確認手順と診断
1、ジャッキアップする。

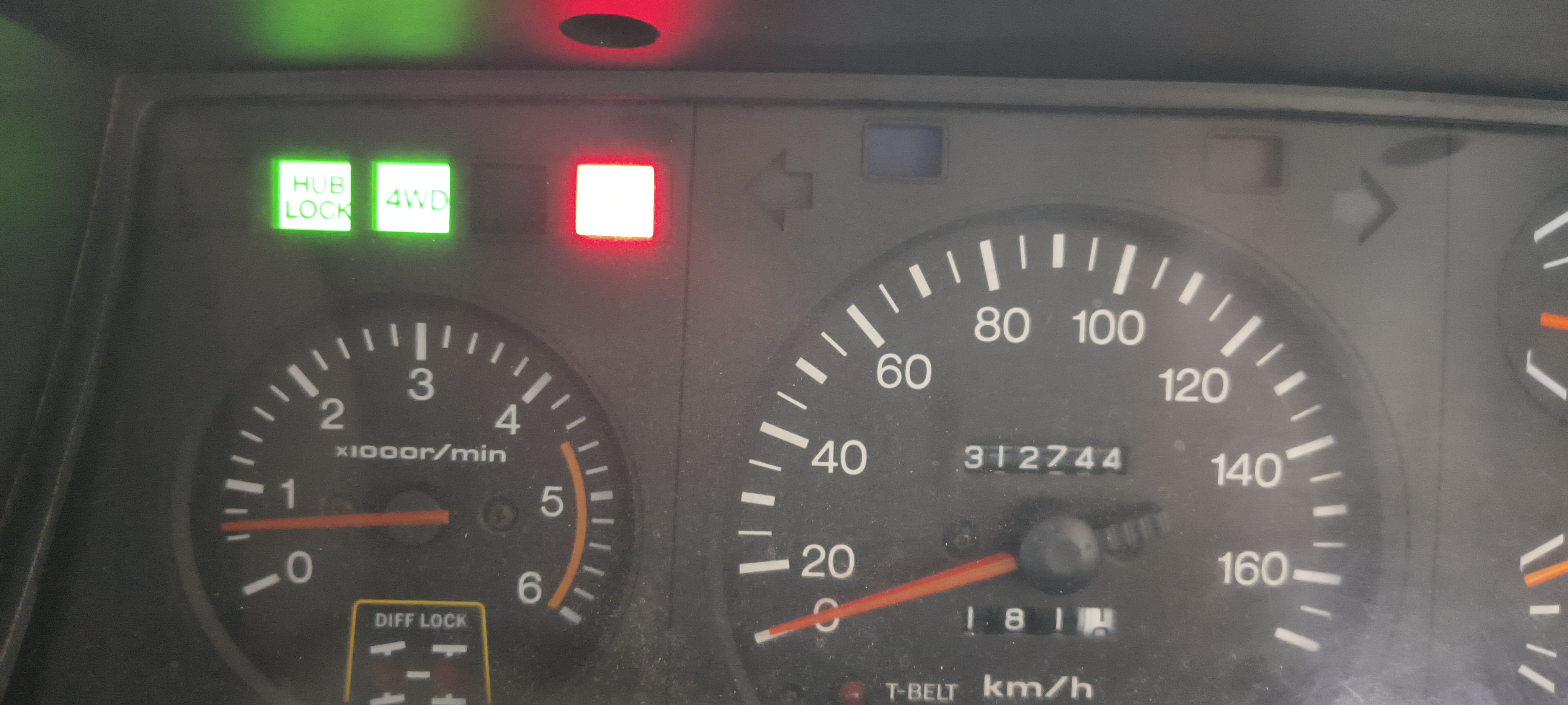

2、パワーロッキングハブスイッチを入れる。作動OKの緑色ランプ点灯する。
3、R側ホイールを手でまわしてみると軽く回るが、フロント側のプロペラシャフトが、回転しない(L側も同じ)。
このことからパワーロッキングハブ左右の内部作動NGと判断。
R側パワーロッキングハブAssyを外して内部点検したところ、片側のブラッシが欠けているのを確認(L側も同じ)。

※パワーロッキングハブ作動音確認の場合運転席で一人がスイッチを入れる。
もう一人がパワーロッキングハブ作動音を耳を澄まして聴く。
パワーロッキングハブNGの場合作動音が聴こえない。
処置
パワーロッキングハブAssy左右交換。

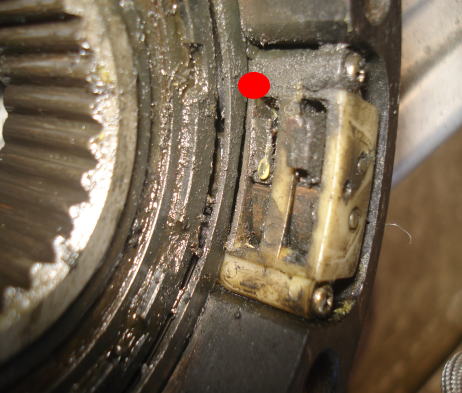

<下画像>赤まるの下が欠けたブラッシ

hzj73パワーロッキングハブ

上記2~3を再度確認する。
今度は、フロント側のプロペラシャフトが回転する。
作動確認OK。
作業終了。
